Avec ses gammes murales Série M (MSZ-LN / MUZ-LN) et Standard AP, Mitsubishi Electric équipe de nombreuses installations résidentielles. Ses groupes extérieurs peuvent s’associer à une gamme de caches-clim Devaux — voici le tableau de correspondance. Nos habillages sont pensés pour les modèles Mitsubishi Electric les plus posés en France : MUZ-LN Série M Design, MUZ-AP Standard et MXZ multisplit.
Site officiel Mitsubishi Electric ↗

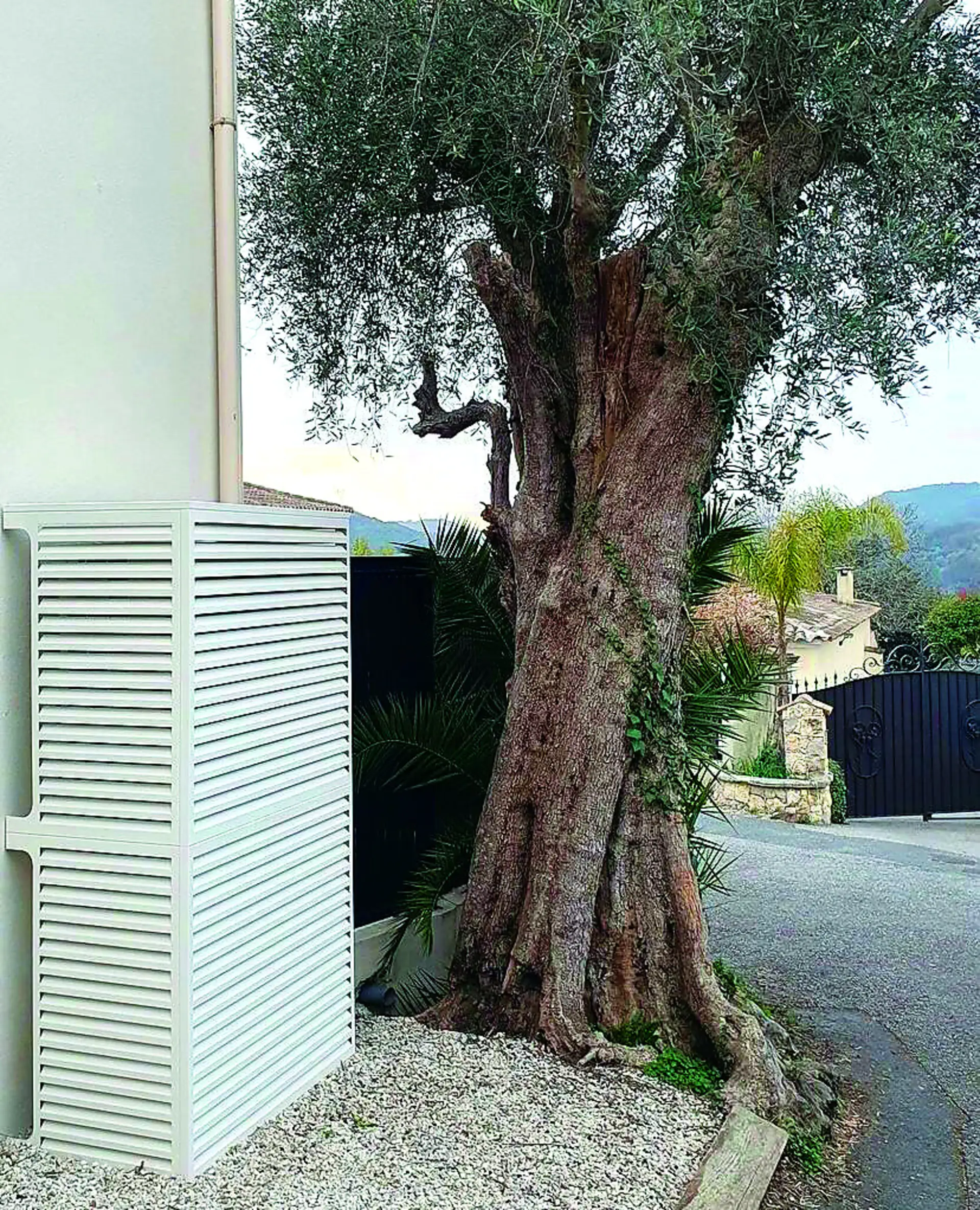

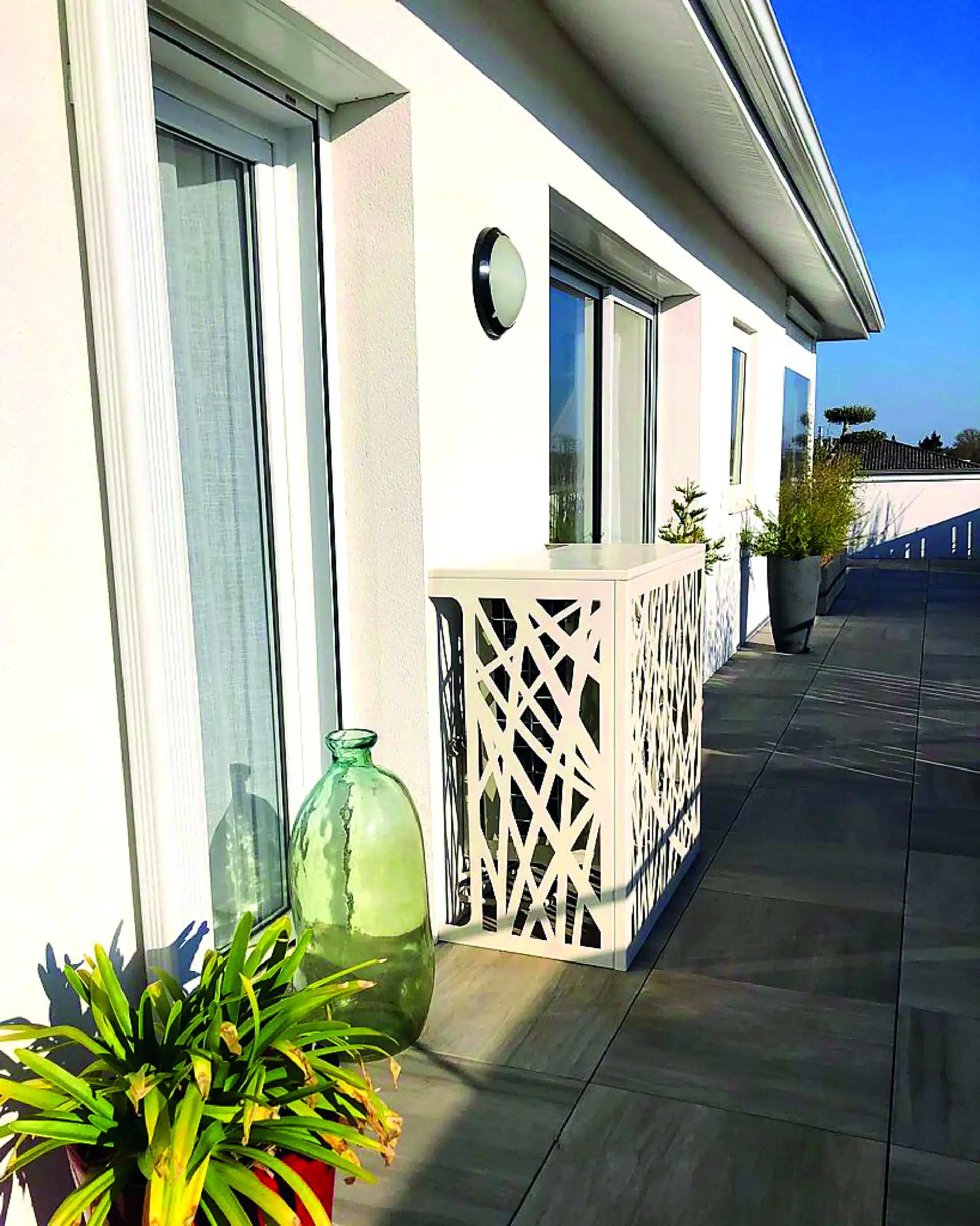

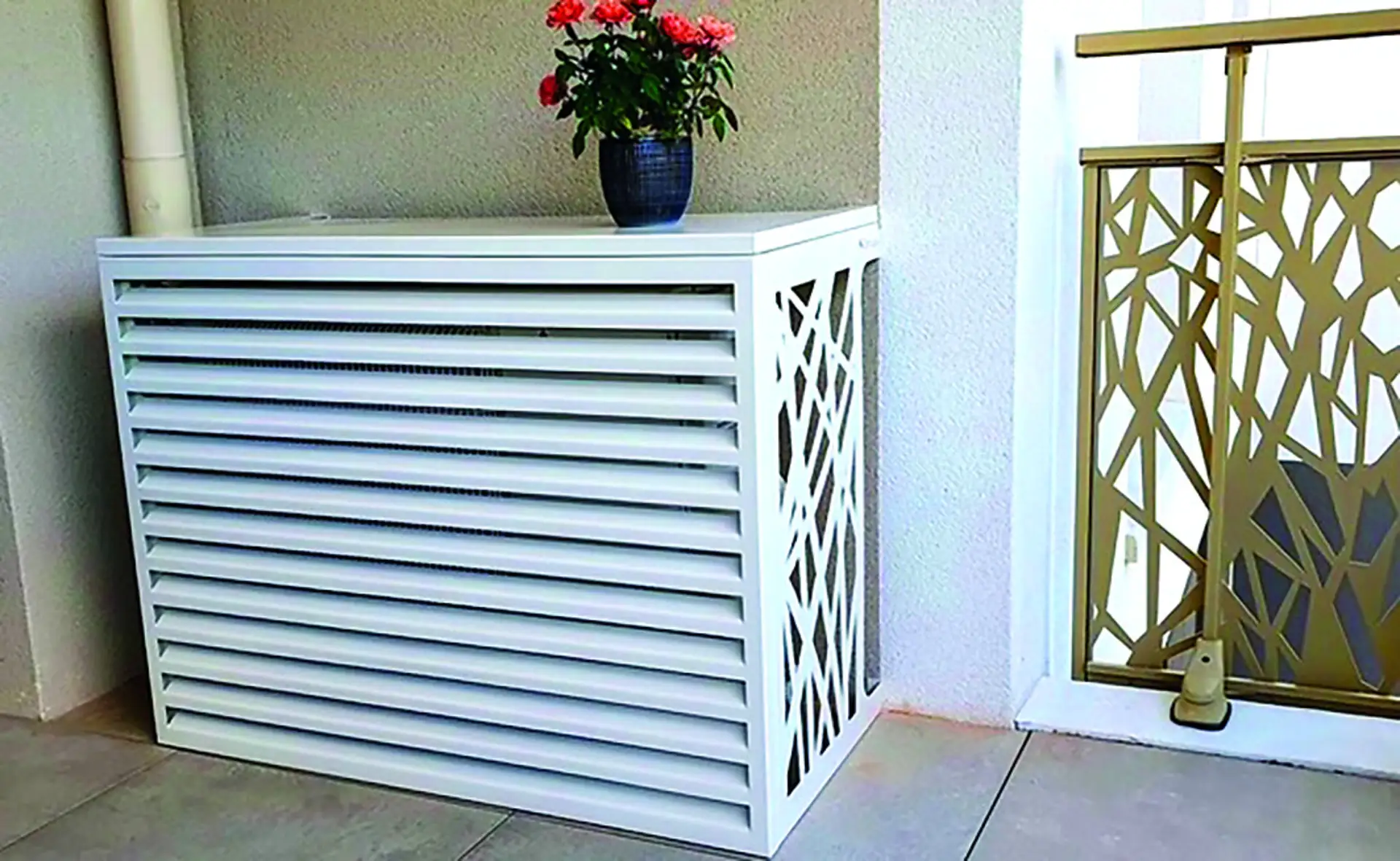

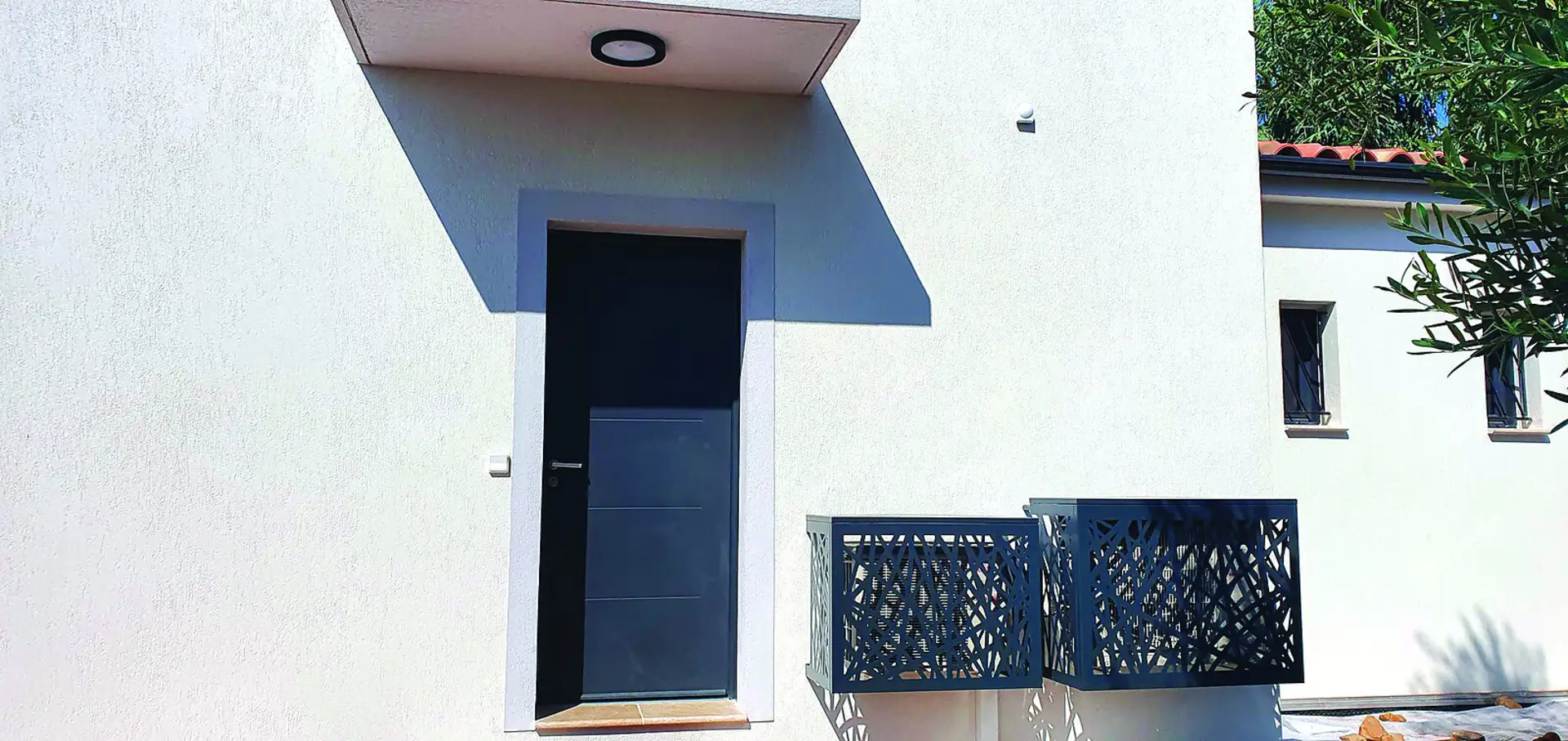

Installations réelles Devaux
Comment choisir la taille de son cache-clim en 4 étapes
-
1
Mesurer l'appareil
Relevez la hauteur, la largeur et la profondeur hors-tout de votre groupe extérieur Mitsubishi Electric, indiquées sur sa plaque signalétique ou sa notice.
-
2
Ajouter la marge de sécurité
Ajoutez +5 à +10 cm en largeur et en profondeur aux cotes relevées, pour préserver la reprise d'air du moteur une fois le cache posé.
-
3
Comparer au tableau de correspondance
Repérez la ligne correspondant à votre gamme et référence Mitsubishi Electric dans le tableau de correspondance de cette page.
-
4
Choisir le modèle Devaux recommandé
Sélectionnez la taille Standard M, Standard L (CC10278) ou l'offre Sur-Mesure XXL indiquée dans le tableau, ou passez au sur-mesure si votre appareil dépasse les gabarits standards.
Tableau de correspondance : groupes extérieurs Mitsubishi Electric et caches Devaux
| Installation | Gamme / Puissance | Référence | Dimensions appareil (mm) | Dimension cache (mm) | Modèle recommandé | IsolPac | Mur anti-bruit |
|---|---|---|---|---|---|---|---|
| Climatisation Air/Air | Série M Design (3,5 kW) | MUZ-LN25VG3 / MUZ-LN35VG3 | 550 x 800 x 285 mm | 600 x 850 x 360 mm | Standard M Devaux Modèle compact, prêt à poser | IsolPac Standard M | Configuration en U (1,5 × 1,5 m, hauteur 150 cm) : 3 cubes droits + 6 cubes d’angle (−15 dB de réduction) |
| Climatisation Air/Air | Série M Design / Standard AP (5,0 à 6,1 kW) | MUZ-LN50VG3 / MUZ-AP50VG | 714 x 800 x 285 mm | 900 x 970 x 420 mm | Standard L Devaux (CC10278) Modèle CC10278, prêt à poser | IsolPac Standard L (CC10278) | Configuration en U (1,5 × 1,5 m, hauteur 150 cm) : 3 cubes droits + 6 cubes d’angle (−15 dB de réduction) |
| Climatisation Air/Air | Série M Design / Standard AP (6,0 à 6,8 kW) | MUZ-LN60VG3 / MUZ-AP60VG | 880 x 840 x 330 mm | 900 x 970 x 420 mm | Standard L Devaux (CC10278) Modèle CC10278, prêt à poser | IsolPac Standard L (CC10278) | Configuration en U (1,5 × 1,5 m, hauteur 150 cm) : 3 cubes droits + 6 cubes d’angle (−15 dB de réduction) |
| Multisplit | MXZ (2 à 4 pièces raccordées) | MXZ-4F72VF4 / MXZ-4F72VF5 | 710 x 840 x 330 mm | 900 x 970 x 420 mm | Standard L Devaux (CC10278) Modèle CC10278, prêt à poser | IsolPac Standard L (CC10278) | Configuration en U (1,5 × 1,5 m, hauteur 150 cm) : 3 cubes droits + 6 cubes d’angle (−15 dB de réduction) |
| Multisplit | MXZ (4 à 6 unités, forte puissance) | MXZ-4F80VF5 | 796 x 950 x 330 mm | 900 x 970 x 420 mm | Standard L Devaux (CC10278) Modèle CC10278, prêt à poser | IsolPac Standard L (CC10278) | Configuration en U (1,5 × 1,5 m, hauteur 150 cm) : 3 cubes droits + 6 cubes d’angle (−15 dB de réduction) |
| Multisplit | MXZ (5 à 6 unités, forte puissance) | MXZ-5F102VF3 / MXZ-6F120VF3 | 1 048 x 950 x 330 mm | sur-mesure, aux cotes de l'appareil | XXL / Sur-Mesure Devaux Configuration sur-mesure recommandée | IsolPac Sur-Mesure (sur devis) | Composition sur mesure : nombre de cubes droits et d’angle défini selon le plan et la situation (gain acoustique variable selon la configuration) |
Repères techniques pour les modèles Mitsubishi Electric
Les groupes Mitsubishi Electric MUZ-LN25VG3 et MUZ-LN35VG3 mesurent 550 × 800 × 285 mm (H × L × P). Ils entrent dans le gabarit Standard M, à condition de conserver les dégagements indiqués dans la notice de pose.
Les MUZ-LN50VG3 et MUZ-AP50VG mesurent 714 × 800 × 285 mm : le Standard L est le premier format à vérifier. Les MUZ-LN60VG3 et MUZ-AP60VG atteignent 880 × 840 × 330 mm et restent compatibles avec le gabarit L si les marges d’air sont respectées.
En multisplit, les MXZ-4F72VF4 et MXZ-4F72VF5 mesurent 710 × 840 × 330 mm pour deux à quatre unités intérieures. Leur référence complète (suffixe VF4 ou VF5) doit être relevée sur la plaque signalétique avant de commander.
Les modèles plus puissants changent de gabarit : le MXZ-4F80VF5 mesure 796 × 950 × 330 mm, tandis que les MXZ-5F102VF3 et MXZ-6F120VF3 mesurent 1 048 × 950 × 330 mm. Ce dernier groupe dépasse le Standard L en largeur : prévoyez un cache XXL sur mesure.
Comment lire les tailles de caches-clim Devaux
Standard M
jusqu'à 600 mm (H) x 850 mm (L) x 360 mm (P)
groupes mono-split compacts, 2 à 3,5 kW
Standard L (CC10278)
jusqu'à 900 mm (H) x 970 mm (L) x 420 mm (P)
groupes 4 à 7 kW et PAC air/eau basse puissance
XXL / Sur-Mesure
au-delà de 900 mm (H) ou 970 mm (L)
PAC air/eau haute puissance, multisplits 3 à 5 unités
Brevets & innovations Devaux
Brevet Devaux
Technologie exclusive testée en laboratoire qui optimise la reprise d'air du moteur Mitsubishi Electric. Les dégagements prévus par la notice du fabricant restent déterminants pour le fonctionnement de l'installation.
Brevet Devaux
Des lamelles persiennes étudiées pour offrir le juste équilibre entre flux d'air maximum et une occultation visuelle soignée de votre groupe extérieur Mitsubishi Electric.
Votre installation Mitsubishi Electric est particulièrement exposée au bruit (voisinage proche, cour intérieure, toit-terrasse) ? Découvrez l'habillage acoustique IsolPac de Devaux (−7 à −8 dB) ou le mur anti-bruit modulaire à composer (−15 à −30 dB), conçus pour s'adapter à votre groupe extérieur, sous réserve du respect des dégagements constructeur.
Découvrir les solutions anti-bruit Devaux →Les garanties Devaux pour votre installation Mitsubishi Electric
Garantie 10 ans
Nos caches en aluminium sont garantis une décennie contre tous les vices de fabrication, certifiés Origine France Garantie (AFNOR Cert. 103375) — un label audité par un organisme tiers, pas une mention auto-décernée.
Zéro entretien, 2 minutes d'assemblage
Système d'assemblage invisible par clips : le cache se monte en 2 minutes et reste amovible pour l'entretien annuel de votre Mitsubishi Electric.
Performances mesurées, pas déclarées
SYSTEM AIR+™ et SYSTEM LAM+™ sont testés en laboratoire, et nos solutions acoustiques évaluées selon les normes NF EN ISO 354, NF EN 1793-1 et NF EN ISO 11654, avec des essais CETIAT jusqu'à −30 dB pour le mur anti-bruit modulaire (cubes) — l'IsolPac, plus compact, plafonne à −7/−8 dB.
Questions fréquentes — cache-clim et Mitsubishi Electric
Le groupe extérieur mesure 550 × 800 × 285 mm. Le Standard M convient si les distances de ventilation de la notice Mitsubishi sont conservées.
Ces références mesurent 714 × 800 × 285 mm. Le Standard L est le format à vérifier, après contrôle de la référence exacte et des marges d’air.
Oui, ses dimensions constructeur sont de 710 × 840 × 330 mm. Le Standard L est adapté sous réserve de respecter les dégagements et de confirmer le suffixe VF4 ou VF5.
Son groupe extérieur mesure 1 048 × 950 × 330 mm. Il dépasse la largeur du Standard L : une réalisation XXL sur mesure est nécessaire.
Cache-clim Devaux pour les autres marques
Votre logement est équipé de plusieurs marques, ou vous hésitez encore sur votre futur groupe extérieur ? Consultez le guide de correspondance dédié à chaque fabricant.
Trouvez le cache-clim adapté à votre Mitsubishi Electric
Configurez votre teinte, vos options de soubassement ou votre format sur-mesure directement en ligne.
